Alta precisão e produtividade em centros de usinagem CNC

A série EM de centros de usinagem vertical da US Wheeler foi desenvolvida para operações que exigem alta precisão, estabilidade e produtividade contínua.

Com estrutura robusta, guias de alta rigidez e sistemas CNC avançados, esses equipamentos são ideais para usinagem de peças complexas com excelente acabamento superficial e repetibilidade.

Amplamente utilizados na indústria metalmecânica, os centros da série EM garantem redução de tempo de ciclo e aumento da eficiência produtiva.

Falar com Consultor

Destaques

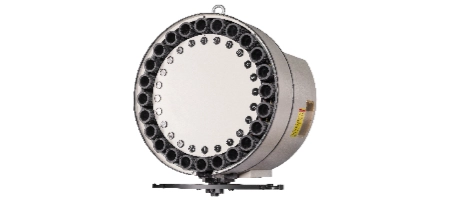

Trocador Automático de Ferramentas

Trocador Automático de Ferramentas

O Trocador de Ferramentas rotaciona até a próxima ferramenta a ser usada, minimizando o tempo de tempo de inatividade. Pode ser equipado com 24 ou 30 ferramentas (opcional).

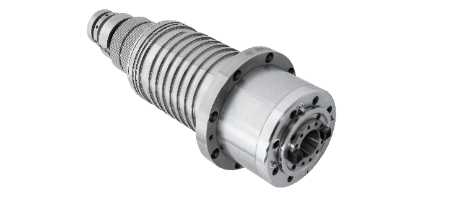

Spindle

Spindle

Spindle de precisão tipo bucha, com corpo principal montado por um rolamento de precisão P4 avançado, e com as quatro paredes do furo cônico no furo do eixo espessas e robustas, minimizando a vibração em uma ampla gama de velocidades de corte e melhorando efetivamente a precisão.

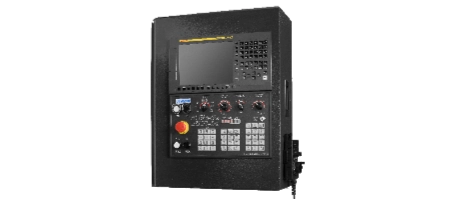

Painel de controle rotativo

Painel de controle rotativo

Escolha entre Siemens, Fanuc ou Mitsubishi e configure a máquina de acordo com a necessidade da sua operação.

Diferenciais da Série EM

  • Estrutura de alta rigidez para máxima estabilidade

  • Guias lineares de rolos

  • Alta velocidade de spindle
  • Excelente acabamento superficial

  • Sistema CNC FANUC, SIEMENS ou MITSUBISHI

  • Ideal para produção seriada e peças complexas
  • Equipado com transportador de cavacos
  • Conta com ar-condicionado no painel

Modelos

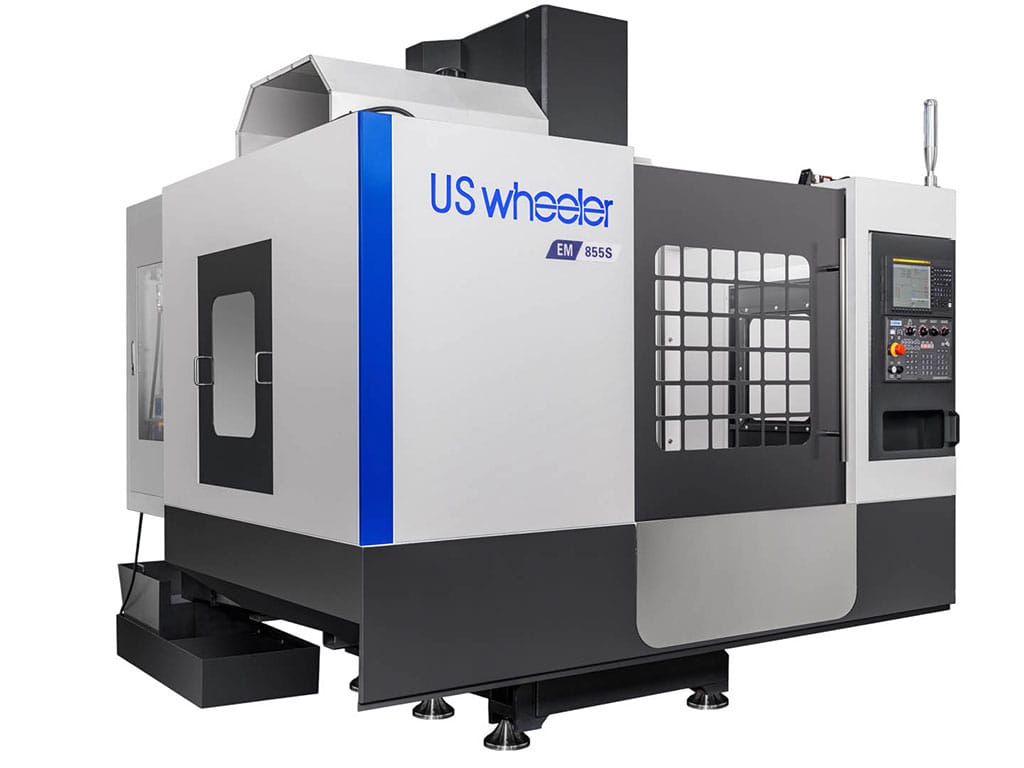

EM 855S

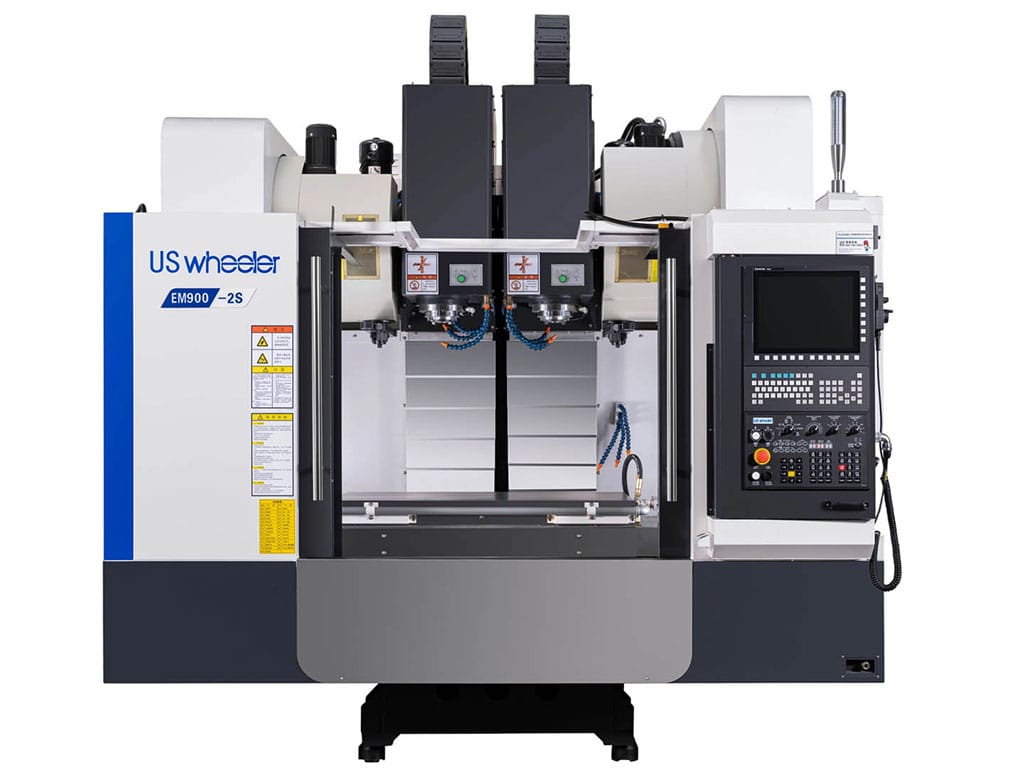

EM 900-2S

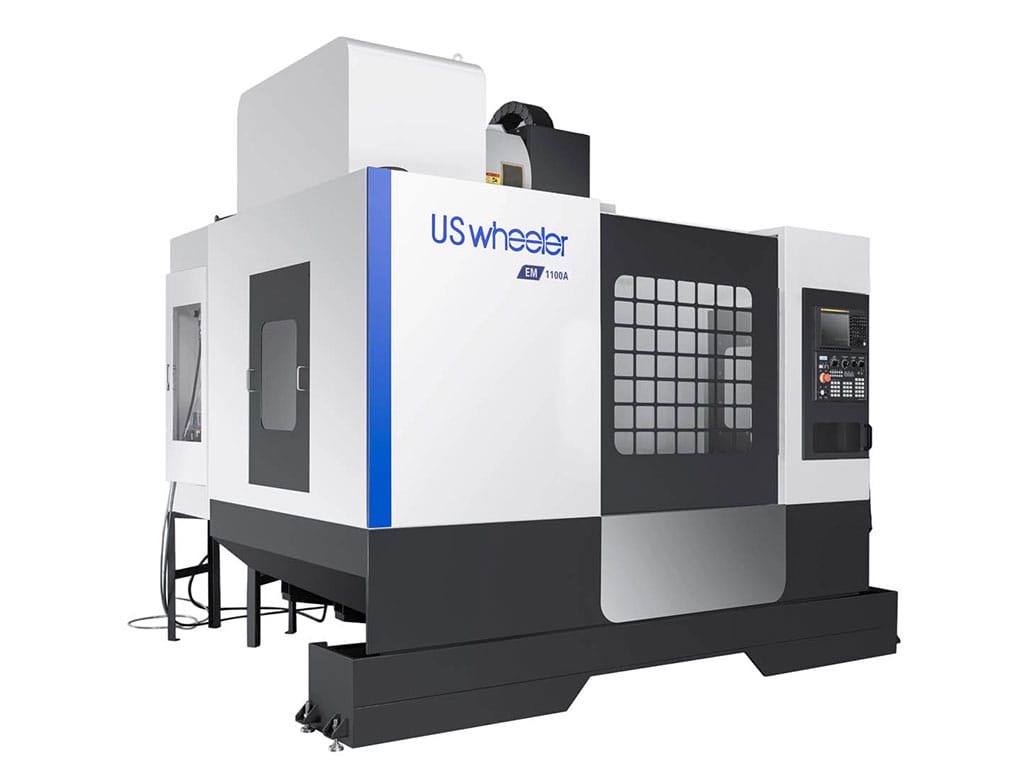

EM 1100A

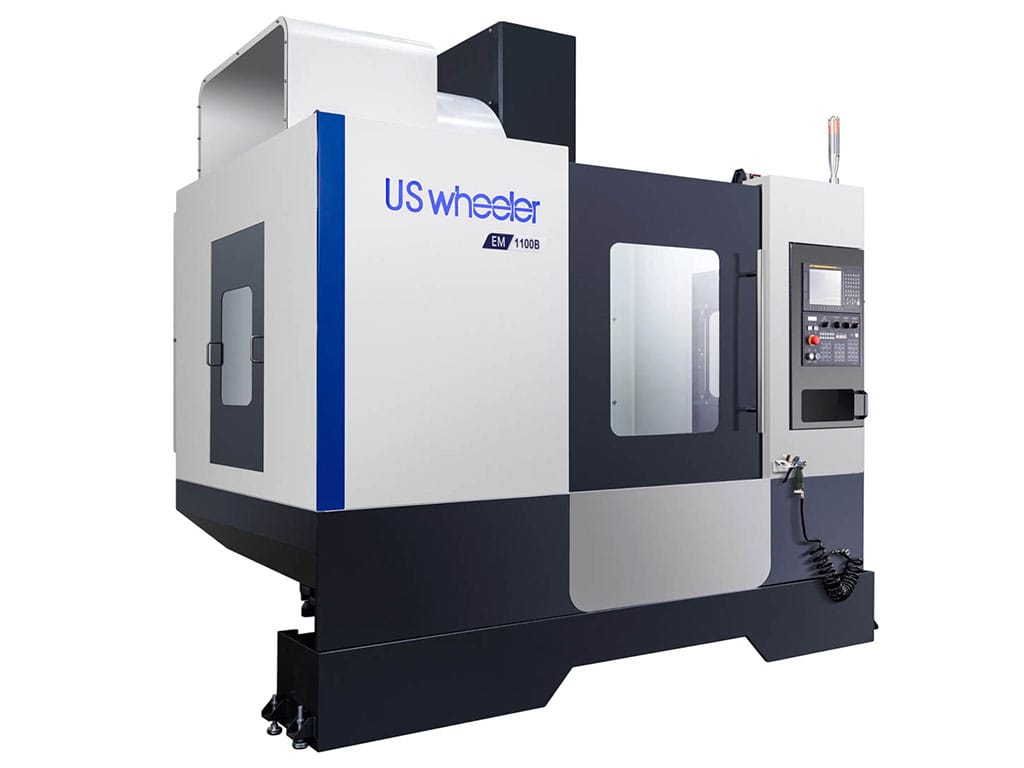

EM 1100B

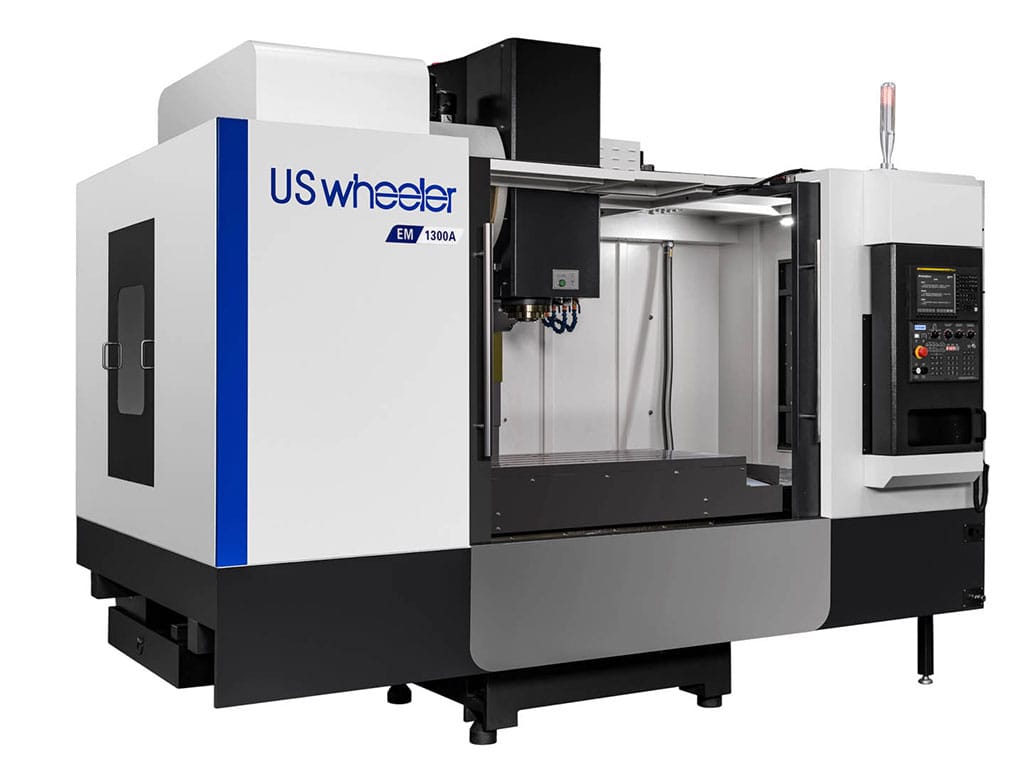

EM 1300A

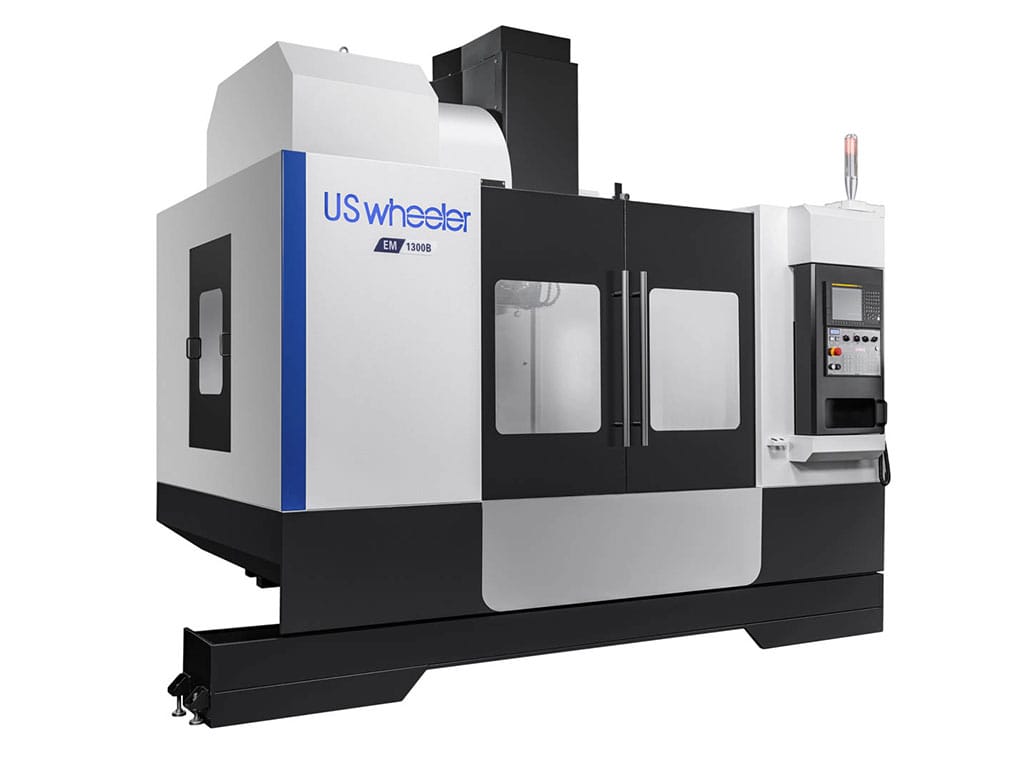

EM 1300B

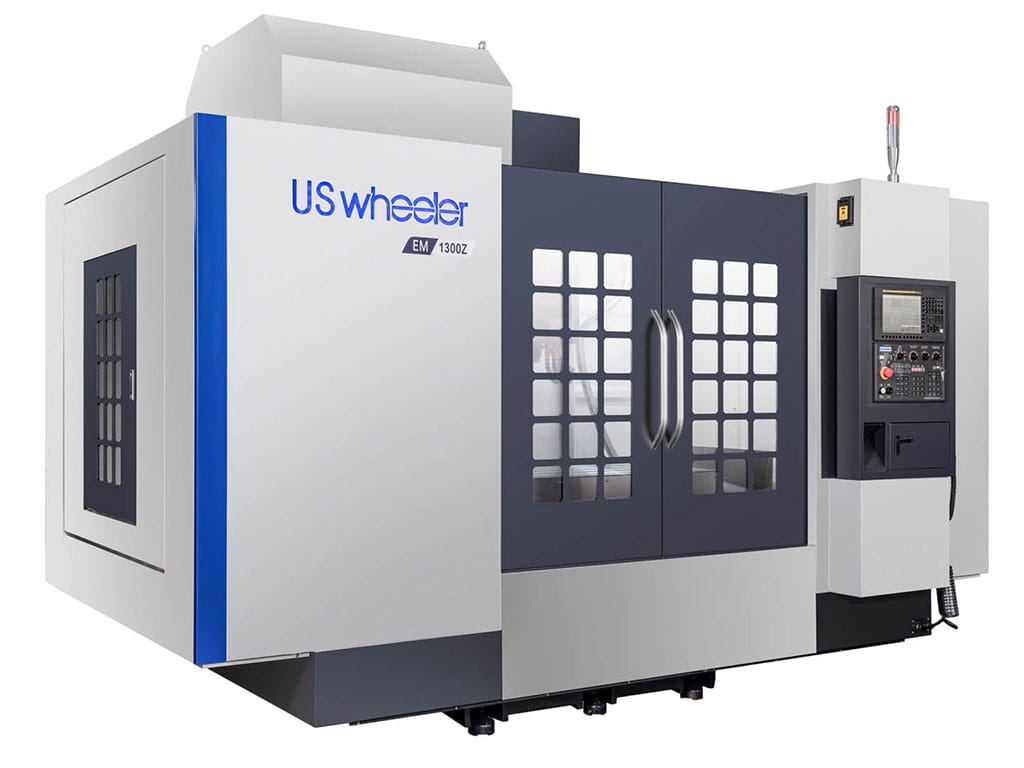

EM 1300Z

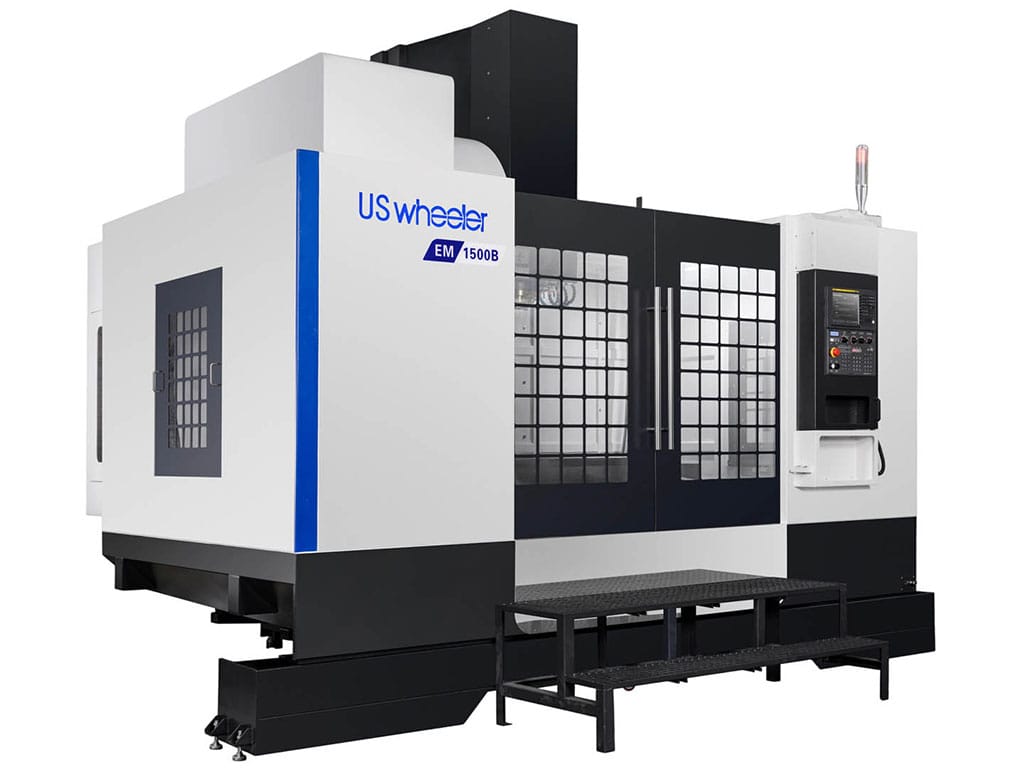

EM 1500B

Especificações

Propriedade EM855A EM900-2S EM1100A EM1100B EM1300A EM1300B EM1300Z EM1500B
X-axis 800mm 920mm 1100mm 1100mm 1300mm 1300mm 1300mm 1500mm
Y-axis 550mm 550mm 600mm 600mm 700mm 700mm 700mm 800mm
Z-axis 550mm 570mm 600mm 600mm 700mm 700mm 700mm 700mm
Extremidade do eixo até a mesa 120-670mm 120-690mm 120-720mm 120-720mm 120-820mm 120-820mm 120-820mm 120-850mm
Centro do eixo até trilho da coluna 590mm 590mm 650mm 650mm 750mm 750mm 750mm 900mm

Propriedade EM855A EM900-2S EM1100A EM1100B EM1300A EM1300B EM1300Z EM1500B
Tamanho 1000*550mm 1100*550mm 1200*600mm 1200*600mm 1400*700mm 1400*700mm 1400*700mm 1700*800mm
Capacidade 600kg 800kg 800kg 800kg 1000kg 1000kg 1000kg 1200kg
Quantidade Slots 5 5 5 5 5 5 5 5
Tamanho/Espaço Slots 18*90mm 18*100mm 18*100mm 18*100mm 18*125mm 18*125mm 18*125mm 18*140mm

Propriedade EM855A EM900-2S EM1100A EM1100B EM1300A EM1300B EM1300Z EM1500B
RPM 50-8000r/min 50-10000r/min 50-8000r/min 50-6000r/min 50-8000r/min 50-6000r/min 50-6000r/min 50-6000r/min
Potência do Motor Principal 11/15kW 11/15kW 11/15kW  15/18.5kW 11/15kW 15/18.5kW 15/18.5kW 15/18.5kW
Torque do motor do Spindle 52.5/118Nm 52.5/118Nm 52.5/118Nm 143/236Nm 52.5/118Nm 143/236Nm 143/236Nm 143/236Nm
Modo de Acionamento Transmissão por correia síncrona Transmissão por correia síncrona Transmissão por correia síncrona Transmissão por correia síncrona Transmissão por correia síncrona Transmissão por correia síncrona Transmissão por correia síncrona Transmissão por correia síncrona

Propriedade EM855A EM900-2S EM1100A EM1100B EM1300A EM1300B EM1300Z EM1500B
Velocidade de Deslocamento 42/42/42m/min 42/42/42m/min 36/36/36m/min 36/36/20m/min 36/36/24m/min 24/24/24m/min 24/24/24m/min 20/20/20m/min
Rotação do Motor 3000/3000/3000rpm 3000/3000/3000rpm 3000/3000/3000rpm 3000/3000/2000rpm 3000/3000/200rpm 3000/3000/2000rpm 3000/3000/2000rpm 2000/2000/2000rpm
Taxa de Avanço de Corte 1-10000mm/min 1-10000mm/min 1-10000mm/min 1-10000mm/min 1-8000mm/min 1-8000mm/min 1-8000mm/min 1-8000mm/min

Propriedade EM855A EM900-2S EM1100A EM1100B EM1300A EM1300B EM1300Z EM1500B
Capacidade 24 24 24 24 24 24 24 24
Tempo de troca de ferramentas 2.5/3 2.5/3 2.5/3 4.5/7 2.5/3.5 5.5/9 5.5/9 5.5/9

Propriedade EM855A EM900-2S EM1100A EM1100B EM1300A EM1300B EM1300Z EM1500B
Dimensões 2600*2310 2600*2310 2900*2400 2900*2400 3400*2600 3670*2800 3670*2800 4300*3250
Altura 3000 3000 3000 3000 3200 3150 3150 3610
Peso 5400 5800 6500 6900 7800 8000 8000 104000
Sistema CNC FANUC 0iMF PLUS FANUC 0iMF PLUS FANUC 0iMF PLUS FANUC 0iMF PLUS FANUC 0iMF PLUS FANUC 0iMF PLUS FANUC 0iMF PLUS FANUC 0iMF PLUS
